定量包装秤自动包装系统基本工作原理：



1、当定量包装秤进入自动运行状态后，定量包装秤自动包装系统打开给料门开始加料，该给料装置为快、慢两级给料方式；

2、当物料重量达到快给料设定值时，停止快给料，保持慢给料；

3、当物料重量达到设定值时，关闭给料门，完成动态称重过程；

4、此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；

5、卸空物料后松开夹袋装置，包装袋自动落下；

6、包装袋落下后进行缝包并输送到下一工位。

如此循环往复自动运行。



定量包装秤自动包装系统基本结构：

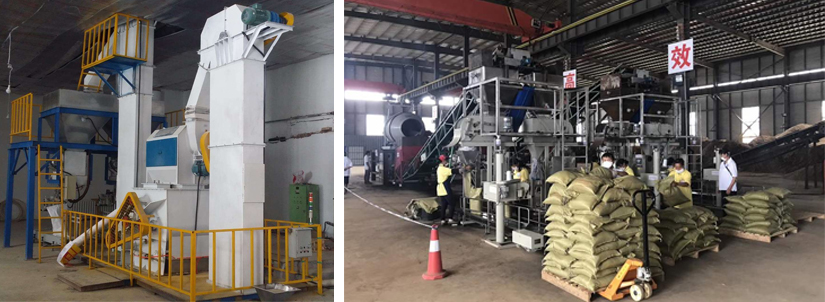

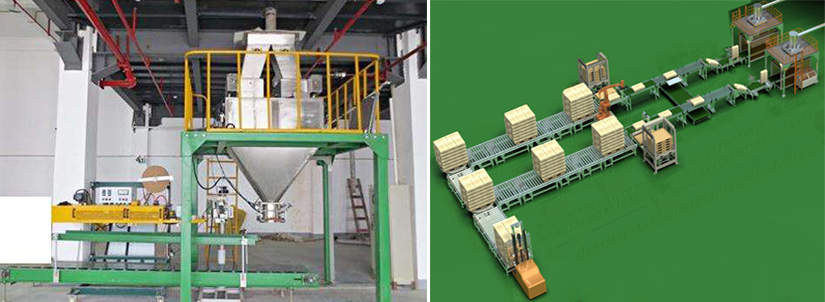

定量包装秤自动包装系统由称重单元、小车、缝包输送装置、气动系统、除尘系统，定量包装控制仪表等组成。

1、其中影响打包速度和准确的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；

2、闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；

3、定量包装秤自动包装系统截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整；

4、补气门的作用为平衡称重时系统内的空气压差；

5、秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；

6、定量包装秤自动包装系统夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；

7、电气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。
