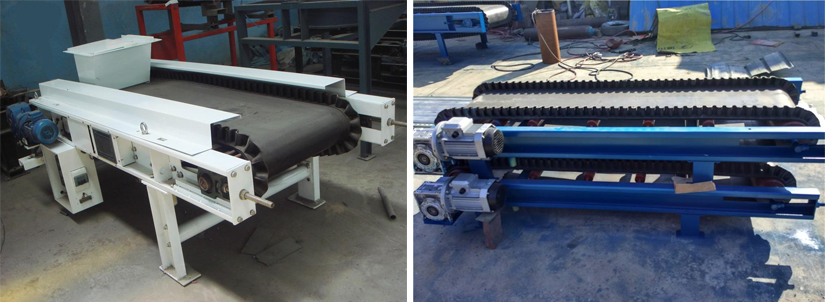

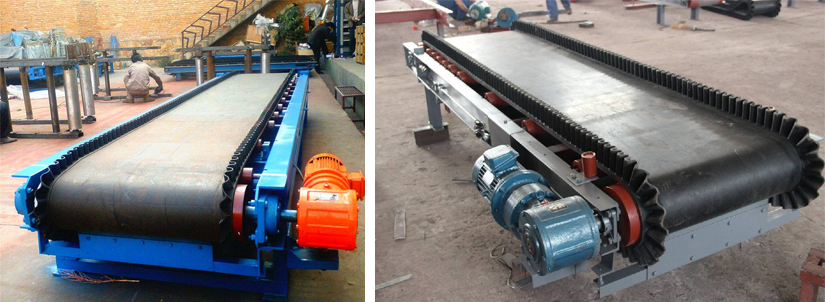

电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。


电子皮带秤的秤架结构


电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2~8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。


电子皮带秤称重显示器有累计和瞬时流量显示，具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。
